Измеритель потока воды FM 45 (Ротаметр проточный FM 5-45 GPM) G 1″

Описание

🚀 Измеритель потока воды FM 45 (Ротаметр проточный 5-45 GPM, G 1″) — IN-LINE монтаж

📖 Описание

Измеритель потока воды FM 45 (Ротаметр проточный 5-45 GPM) — это высокоточный механический прибор для визуального контроля объёмного расхода жидкости в системах очистки воды. Модель FM 45 позволяет измерять расход воды в двух единицах измерения (галлоны и литры в минуту), что делает её незаменимой для промышленных обратноосмотических установок, систем водоподготовки и магистралей технического водоснабжения. Это самый мощный представитель в семействах проточных ротаметров с присоединением 1 дюйм. Диапазон от 5 до 45 GPM «закрывает» практически все задачи, которые могут возникнуть в типовых промышленных системах водоочистки.

Ротаметр FM проточного типа имеет конструкцию «IN-LINE», которая предполагает монтаж прибора непосредственно в магистраль. Прибор представляет собой корпус с линейкой на передней части и двумя выходами, при помощи которых происходит присоединение ротаметра к системе водоподготовки. Внутри корпуса находится поплавок, который под воздействием воды перемещается в вертикальном положении и ровняется с определённым числовым значением на шкале.

Чтобы показания данного устройства были максимально точными, после выпуска с производства измеритель потока подвергается калибровке.

🔧 Конструкция и материалы

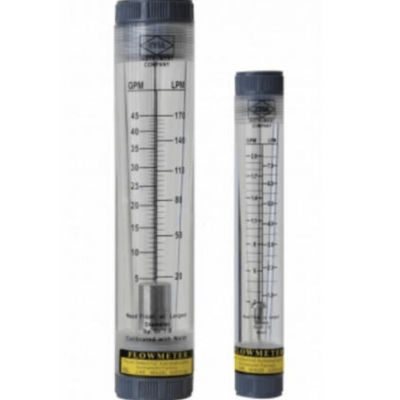

Ротаметр FM 45 оснащён прозрачным корпусом из ударопрочного оргстекла и двумя выходами (вход/выход) с резьбой G 1″ для подключения к трубопроводу. Конструкция включает корпус, поплавок с направляющей и входной и выходной резьбовые штуцеры. Внутри конического отверстия расположен поплавок на направляющей, который свободно перемещается под воздействием потока.

На корпус ротаметра снаружи нанесена шкала для измерения расхода в галлонах и литрах в минуту. Поплавок виден сквозь прозрачный корпус, и измерение производится визуально.

Ротаметр состоит из корпуса, поплавка с направляющей и входного и выходного резьбового штуцера. В корпусе имеется коническое отверстие, сообщающееся с входом и выходом.

Все детали, контактирующие с водой, изготовлены из коррозионно-стойких материалов:

• Внутренняя резьба (нить) — нержавеющая сталь AISI 316;

• Поплавок — нержавеющая сталь AISI 304;

• Направляющая (шток/ось) — нержавеющая сталь AISI 304;

• Прокладка — силикон;

• Фланец — высокопрочный полипропилен;

• Винты — медь (в некоторых исполнениях).

📊 Двойная шкала

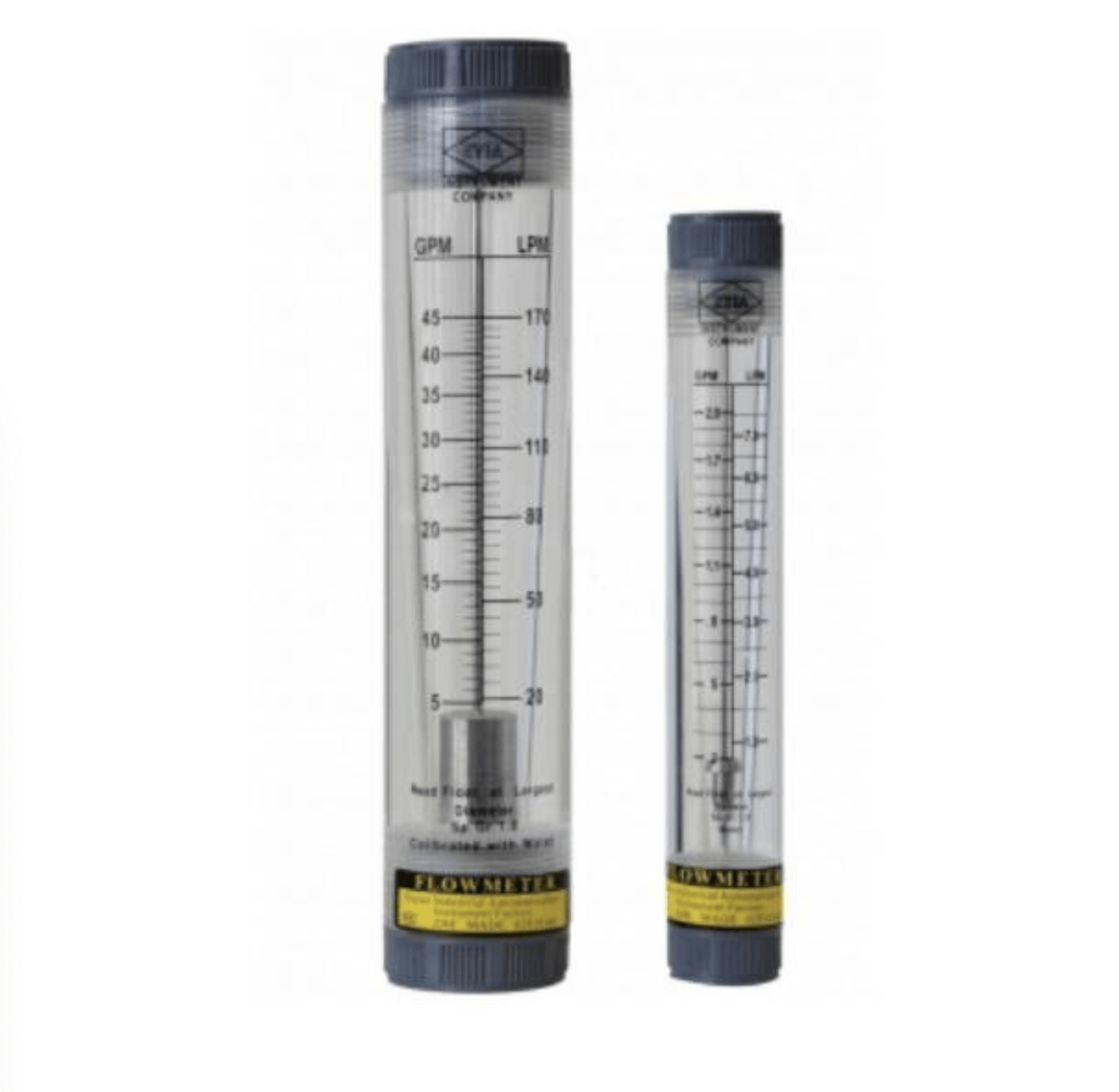

На прозрачный корпус прибора нанесены две контрастные измерительные шкалы, проградуированные для воды:

• 5–45 галлонов/мин (GPM)

• 20–170 литров/мин (LPM)

🎯 Области применения

• 🔹 Промышленный обратный осмос (RO) — для точного контроля расхода пермеата и концентрата в установках производительностью до 45 GPM (~10 200 л/ч).

• 🔹 Системы водоподготовки (коммерческие и промышленные) — мониторинг расхода в магистралях узлов обезжелезивания, умягчения, фильтрации и насосных станциях.

• 🔹 Системы технического водоснабжения — для визуального контроля расхода в точках потребления.

• 🔹 Испытательные стенды и измерительные лаборатории — в качестве образцового средства измерения.

• 🔹 Системы орошения и полива — контроль воды в мощных автоматических системах полива.

✅ Преимущества модели FM 45 (IN-LINE) G 1″

• ✅ Максимальный диапазон измерений — 5-45 GPM (20-170 л/мин) в классе приборов с резьбой 1 дюйм, идеально подходит для любых мощных магистралей.

• ✅ IN-LINE (проточный) монтаж — монтируется непосредственно в разрыв трубы с помощью резьбы 1″, не требуя отдельной приборной панели.

• ✅ Высокая точность — погрешность измерений всего ±4% от полной шкалы, что соответствует строгим требованиям профессиональной водоподготовки.

• ✅ Надёжность и долговечность — поплавок и направляющая из нержавеющей стали AISI 304, внутренняя резьба из AISI 316, прокладка из силикона.

• ✅ Коррозионная стойкость — все внутренние компоненты устойчивы к воздействию воды и слабоагрессивных сред.

• ✅ Прочный прозрачный корпус — ударопрочный акрил (оргстекло) обеспечивает отличную видимость показаний и не мутнеет со временем.

• ✅ Простота использования — не требует источника питания, легко считывать показания по крупной двойной шкале.

• ✅ Заводская калибровка — каждый прибор откалиброван на заводе-изготовителе на чистой воде и готов к работе сразу после установки.

🔬 Принцип работы

Ротаметр FM 45 является измерительным прибором, при помощи которого происходит определение мгновенного расхода воды во время процесса ее очистки. Прибор работает по принципу переменного сечения потока, основанному на восприятии поплавком динамического напора проходящего снизу вверх потока жидкости.

Поэтапное описание из фактических источников:

1. Поток жидкости входит с нижней части корпуса, создавая турбулентный поток, который начинает вращать поплавок вокруг оси.

2. Возникающая центробежная сила нарушает физический контакт между поплавком и осью — поплавок может свободно перемещаться вдоль оси.

3. Ламинарная составляющая потока поднимает поплавок. Чем больше поток — тем больше его ламинарная составляющая — тем выше всплывает поплавок.

4. При подъёме поплавка проходной зазор между поплавком и внутренним диаметром отверстия увеличивается, перепад давления на поплавке уменьшается.

5. Когда перепад давления становится равным весу поплавка, приходящемуся на единицу площади его поперечного сечения, наступает равновесие. При этом каждому положению поплавка соответствует определённое значение расхода.

6. Сравнивая положение верхнего края поплавка с показанием шкалы на корпусе, можно получить данные о мгновенном расходе жидкости. Измерение производится визуально по верхнему срезу поплавка.

Более упрощённое описание работы:

Измеритель потока воды FM 45 представляет собой корпус из оргстекла со шкалой измерения, внутри которого находится поплавковый механизм. Благодаря ему и происходит фиксация показаний системы обратного осмоса. Поплавок перемещается внутри устройства из-за динамического напора от протекающего потока жидкости. Когда поплавок поднимается — расстояние между ним и специальным отверстием прибора становится больше, соответственно перепад давления уменьшается. После того, как перепад начинает соответствовать весу поплавка, образуется баланс, где любому зафиксированному значению будет равно определённое показание расхода воды.

🔧 Условия эксплуатации

• ❗ Ротаметр должен устанавливаться строго вертикально в разрыв трубы.

• ❗ Направление потока жидкости через прибор — только снизу вверх.

• ❗ Измеряемая среда должна быть чистой или слабозагрязнённой, нейтральной к материалам прибора. Предназначен для измерения объёмного расхода плавно меняющихся однородных потоков чистых и слабозагрязненных жидкостей с дисперсными включениями инородных частиц.

• ❗ Не допускается эксплуатация при температуре выше +55 °C и давлении свыше 0,63 МПа (6,3 кгс/см² / 6,3 бар).

• ❗ Расходомер монтируется путём врезки в прямой участок трубопровода.

• ❗ Величина потери давления от установки ротаметра в технологическую линию не должна превышать 0,01 МПа (0,1 кгс/см²).

• ❗ Шкала условно равномерная.

• ❗ Поток должен быть полностью заполнен жидкостью (без воздушных пробок).

❓ Часто задаваемые вопросы (FAQ)

❓ Вопрос: Для каких целей предназначен FM 45?
✔️ Ответ: Это прибор  предназначен для измерения расхода жидкости в системах промышленного обратного осмоса, а также в качестве измерительного прибора для определения мгновенного расхода воды в системах водоподготовки и очистки воды (как бытовых, так и промышленных).

❓ Вопрос: Какой размер резьбы у проточного FM 45?
✔️ Ответ: Стандартное исполнение для этой модели — G 1″ / ZG 1″ (внутренняя резьба 1 дюйм).

❓ Вопрос: Из каких материалов изготовлен ротаметр FM 45?
✔️ Ответ: Корпус выполнен из прозрачного акрилового стекла (оргстекло), внутренняя резьба (нить) — из нержавеющей стали AISI 316, поплавок и направляющая (шток) — из нержавеющей стали AISI 304, прокладка — из силикона, винты — из меди (в некоторых исполнениях).

❓ Вопрос: Можно ли использовать для горячей воды?
✔️ Ответ: Рабочий диапазон температур жидкости составляет от +5 до +50 / +55 °C, поэтому прибор подходит только для холодной и теплой воды (не рекомендуется для горячих сред с температурой выше +55 °C).

❓ Вопрос: Как правильно снимать показания?
✔️ Ответ: Расход определяется по верхнему срезу поплавка относительно шкалы на корпусе. Смотреть следует перпендикулярно шкале, чтобы избежать параллакса (искажения от угла обзора).

❓ Вопрос: Нужна ли дополнительная калибровка после покупки?
✔️ Ответ: Нет, каждый прибор откалиброван на заводе-изготовителе на чистой воде и готов к работе сразу после установки.

❓ Вопрос: Можно ли устанавливать ротаметр FM 45 горизонтально?
✔️ Ответ: Нет, проточный FM 45 предназначен для работы исключительно в вертикальном положении с направлением потока снизу вверх. Нарушение этого условия приведёт к неверным показаниям или полному выходу прибора из строя.

❓ Вопрос: Можно ли с помощью этого ротаметра регулировать расход?
✔️ Ответ: Нет, базовая модель FM 45 (исполнение IN-LINE) предназначена только для измерения. Для регулировки потока требуется дополнительная запорно-регулирующая арматура (вентиль, кран, регулятор давления), установленная на технологической линии.

❓ Вопрос: В чем отличие проточного FM 45 от панельного FM 45?
✔️ Ответ: Обе модели идентичны по своим метрологическим характеристикам (точность, давление, расход). Главное различие — способ монтажа:

• Проточный (IN-LINE) FM 45 монтируется непосредственно в разрыв трубы (врезка в магистраль).

• Панельный FM 45 монтируется в специальное отверстие (окно) на приборной панели управления, а сама система подключается к нему через штуцеры с помощью гибких шлангов.
  Выбор зависит от конструктивных особенностей вашей системы и наличия/отсутствия приборной панели.

❓ Вопрос: В чем отличие проточного FM 45 от моделей FM 30 и FM 40?
✔️ Ответ: Все три модели имеют одинаковую присоединительную резьбу G 1″, но различаются по верхнему пределу измерения расхода:

• FM 30 = 5-30 GPM (20-110 л/мин) — для мощных магистралей до 30 GPM;

• FM 40 = 5-40 GPM (20-160 л/мин) — расширенный диапазон;

• FM 45 = 5-45 GPM (20-170 л/мин) — максимальный диапазон для этого типоразмера резьбы.
  FM 45 является флагманской моделью, которая «закрывает» почти все мыслимые задачи для магистралей 1 дюйм.
