Готовая станция умягчения-обезжелезивания 2,0 куб.м/ч (Ferosoft L, авт. клапан управления Runxin)

Описание

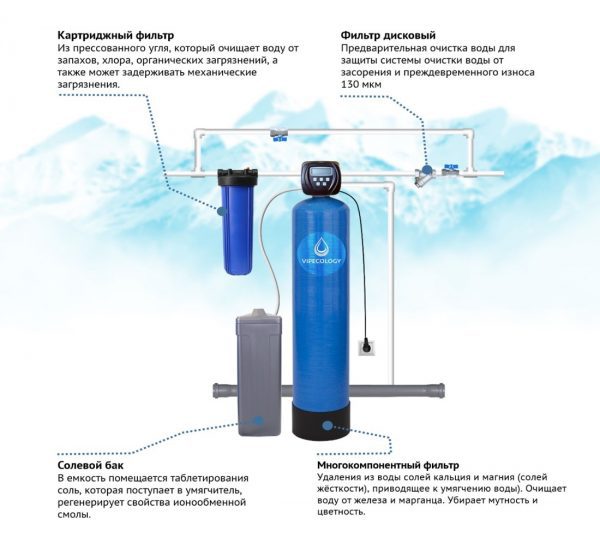

1) Первая ступень очистки — Фильтр дисковый 1», задерживает механические примеси размером более 130 мкм. Предварительная очистка воды для защиты системы очистки воды от засорения и преждевременного износа. Присоединительные размеры (вход/выход): 1″;

2) Вторая ступень очистки — Фильтр Умягчитель-обезжелезиватель для воды оснащён автоматическим по расходу клапаном управления Runxin 63P3 V1CIDMF, который осуществляет регенерацию(промывку) фильтрующего материала автоматически по прохождению через него определенного количества литров воды, которое вводится в настройках клапана. Режимы, время начала промывки и количество литров воды между регенерациями вводиться пользователем или монтажником, перед вводом установки в эксплуатацию. Необходимое количество литров воды между промывками фильтра для воды от солей жесткости рассчитывается специалистом, исходя из показателей анализа жесткости воды и свойств фильтрующего материала. Меню предусматривает все настройки на английском языке. Очистку воды в фильтре Умягчителе-обезжелезивателе для воды осуществляет Фильтрующий материал Ferosoft L. Промывается данный фильтра-материал автоматически, путём подачи в колонну раствора NaCl из солевого бака, где насыпанная таблетированная соль растворилась в воде. В процессе промывки Фильтрующий материал восстанавливает свои свойства умягчения воды, а использованный раствор уходит через дренажный выход управляющего клапана в канализационную систему. В период промывки не рекомендуется использовать выходящую воду из фильтра. По этой причине за частую время начала регенерации фильтра устанавливают в ночное время суток, когда вероятность пользования холодной водой минимальная. Присоединительные размеры (вход/выход/дренаж/солевой бак): 1″/1″/1/2″/3/8″;

3) Третья ступень очистки — Магистральный фильтр 1″ с угольным картриджем BB 20″. Делает финишную очистку воды от запахов, хлора, органических загрязнений и механических примесей размером более 10 мкм. Присоединительные размеры (вход/выход): 1″

Условия эксплуатации:

• Жесткость общая — до 15 мг-экв/л.
• Взвешенные вещества — не более 5 мг/л.
• Общее солесодержание — до 1000 мг/л.
• Цветность — не более 30 градусов.
• Железо общее — не более 0,3 мг/л.
• Нефтепродукты – отсутствие.
• Сероводород и сульфиды – отсутствие.
• Свободный активный хлор — не более 1 мг/л.
• Окисляемость перманганатная — не более 5,0 мгО2/л.
• Температура – 5-38 °C.
• Давление воды на входе – 1,5 — 4 атм.
• Электрическая сеть – 220 + 10% В, 6 А.

Комплектация:

• Колонна 1252 с верхним резьбовым выходом 2 1/2″- 1 шт.
• Управляющий клапан Runxin TMF63P3 (умягчение) — 1 шт.
• Фильтрующий материал Ferosoft L – 6 мешков 50 л.
• Дистрибьютор (водоподъёмная трубка) — 1 шт.
• Солевой бак 70 л — 1 шт.
• Трубка 3/8 дюйма — 1 метр.
• Кварцевый песок 2-5 мм – 10 кг.
• Магистральный фильтр NatureWater BRL01 1″ с угольным картриджем BB 20″ CP (CTO-20L).
• Дисковый 1″ RM6004 130 мкм.
• Инструкция — 1 шт.

Клапан управления по расходу TMF63P3:

• Производительность: 4 м3/час.
• Температура воды: 5-50°C.
• Рабочее давление: 1,5-6 бар.

Клапан управления Runxin TMF63 (P3) используется в качестве автоматического установки для удаления из холодной воды солей жесткости кальция и магния.

Блок управления запрограммирован для работы фильтр-умягчитель, возможно проведение регенерации как в направлении «сверху — вниз», так и в направлении «снизу-вверх». Управляющий клапан поставляется в исполнении «с водосчетчиком» (регенерация осуществляется при прохождении заданного объема воды или регенерации по времени (вводится число дней между регенерациями (1-99) или выбирается день (дни) недели)Клапан управления Runxin TMF63 (P3) целиком изготовлен из noryl и состоит из блока распределения потока воды и блока управления. При помощи блока управления, состоящего из электронной платы и кнопок с LED монитором, происходит управление всеми процессами очистки воды, а также взаимодействие пользователя с клапаном и его настройка. Для функционирования клапана требуется подключение к исходной воде, реагентному баку, а также сам реагентный бак, и дренажному сливу.

• Присоединительные размеры: вход/выход 1″, дренаж 1/2″, солевой бак 3/8″.
• Подходящие корпуса фильтров: 6″-14″.
• Водоподъемная трубка: 1.05″ (27 мм).

В данный клапан управления встроен водный счетчик, при помощи которого происходит подсчет воды, прошедшей процедуру умягчения. После того, как объем очищенной воды станет предельным, клапан автоматически переключится в режим промывки и регенерации по типу сверху-вниз.

Преимуществами автоматических клапанов RUNXIN является:

• невысокая стоимость;
• высокое качество и многоуровневая проверка качества оборудования;
• легкость программирования;
• надежность и эффективность контроля работы фильтра и промывки фильтрующей среды;
• защита от агрессивных сред контактирующих элементов оборудования;
• возможность работы с очисткой горячей воды;
• широкий ассортимент электронных, электромеханических контроллеров, механических клапанов (ручных);
• минимальное потребление электроэнергии.

Преимуществами фильтрующей среды Ferosoft L является:

• Совмещение в одном корпусе фильтра до пяти уровней очистки воды;
• Высокая скорость удаления солей жесткости и растворенного железа;
• Полное удаление коллоидного и органического железа.
